SY01控制器使用說明
無功補償控制器是依據B/T9663-2013標準而設計開發的,具有無功補償、數據采集、通訊、電網參數分析與保護等功能,通過對電?數據的分析與處理來控制智能電容器的自動投切,以提高功率因數,提高電力變壓器的利用率,降低線損,改善電網質量,適用于交流50HZ,0.4KV低壓配電系統的監測及無功補償控制。
給模塊配置新的機號
若重復的是分補模塊,在與其他模塊機號不重復的條件下.可在005-049之間為模塊設定新的機號。
若重復的是共補模塊,在與其它模塊機號不重復的條件下,可在050-200之間的數值為模塊設置新機號。
重設機號

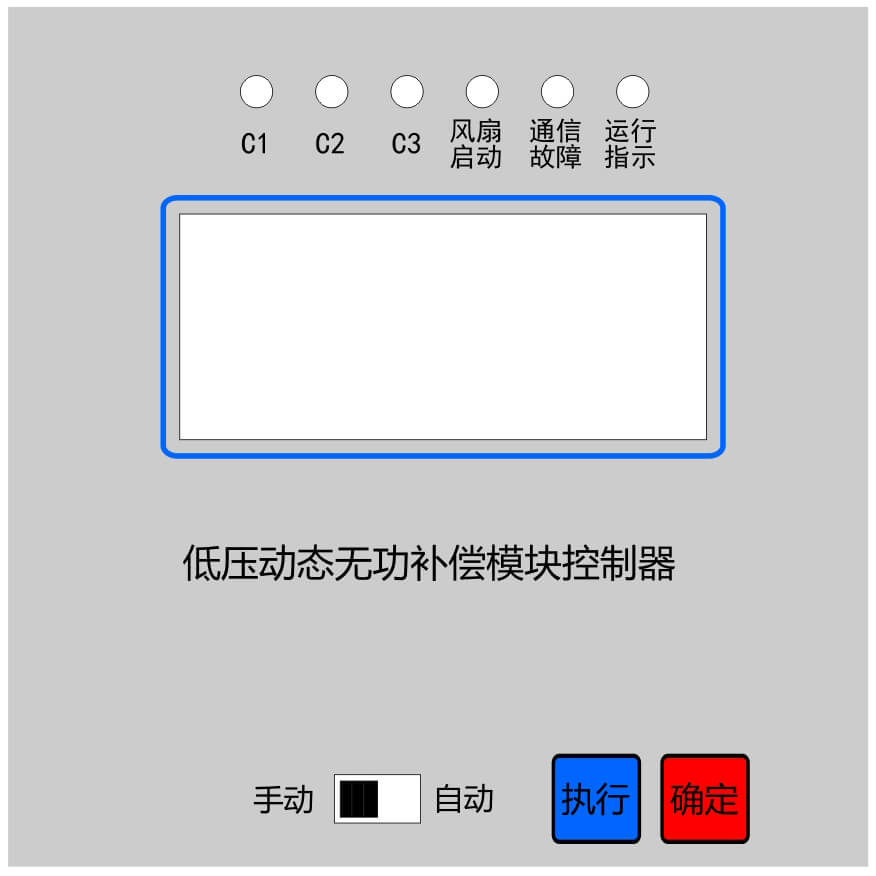

將面板上的撥位開關撥到< 自動 >位置,按< 執行 >鍵翻滾?機號界面,長按< 確定 >鍵直到屏幕下方出現*設置*的字樣,按< 確定 >鍵,機號在百位閃爍,此時按< 執行 >鍵可以改變該位的值,改好后按< 確定 >鍵,機號十位閃爍,此時按< 執行 >鍵可改變該位的值,改好后按< 確定 >鍵,機號的個位在閃爍,此時按< 執行 >鍵可改變該位的值,改好后按< 確定 >鍵,沒有數值閃爍,此時長按< 確定 >鍵直到屏幕下方的*設置*字樣消失,即退出機號重設狀態,機號設定完成。

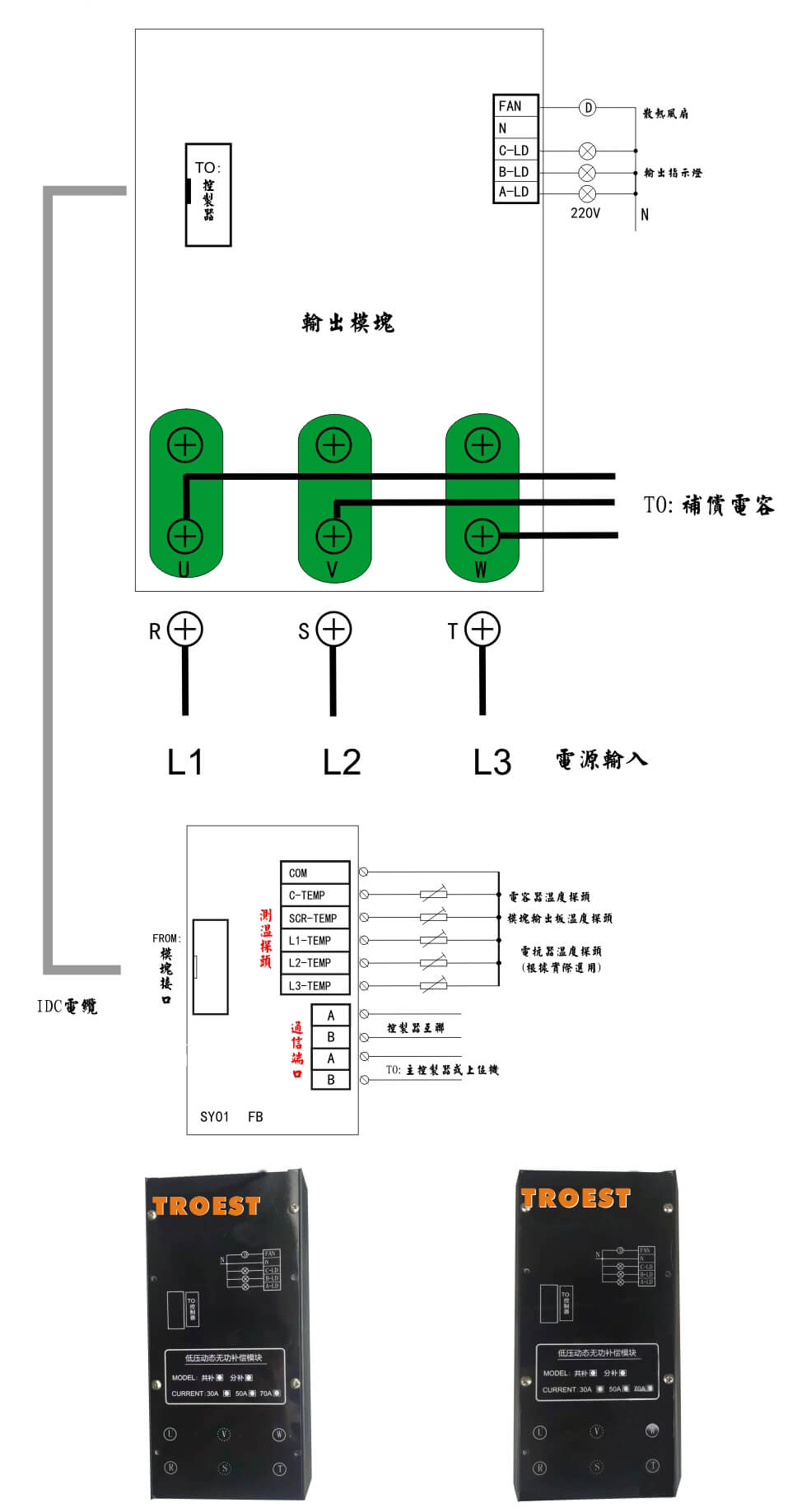

分補輸出模塊接線

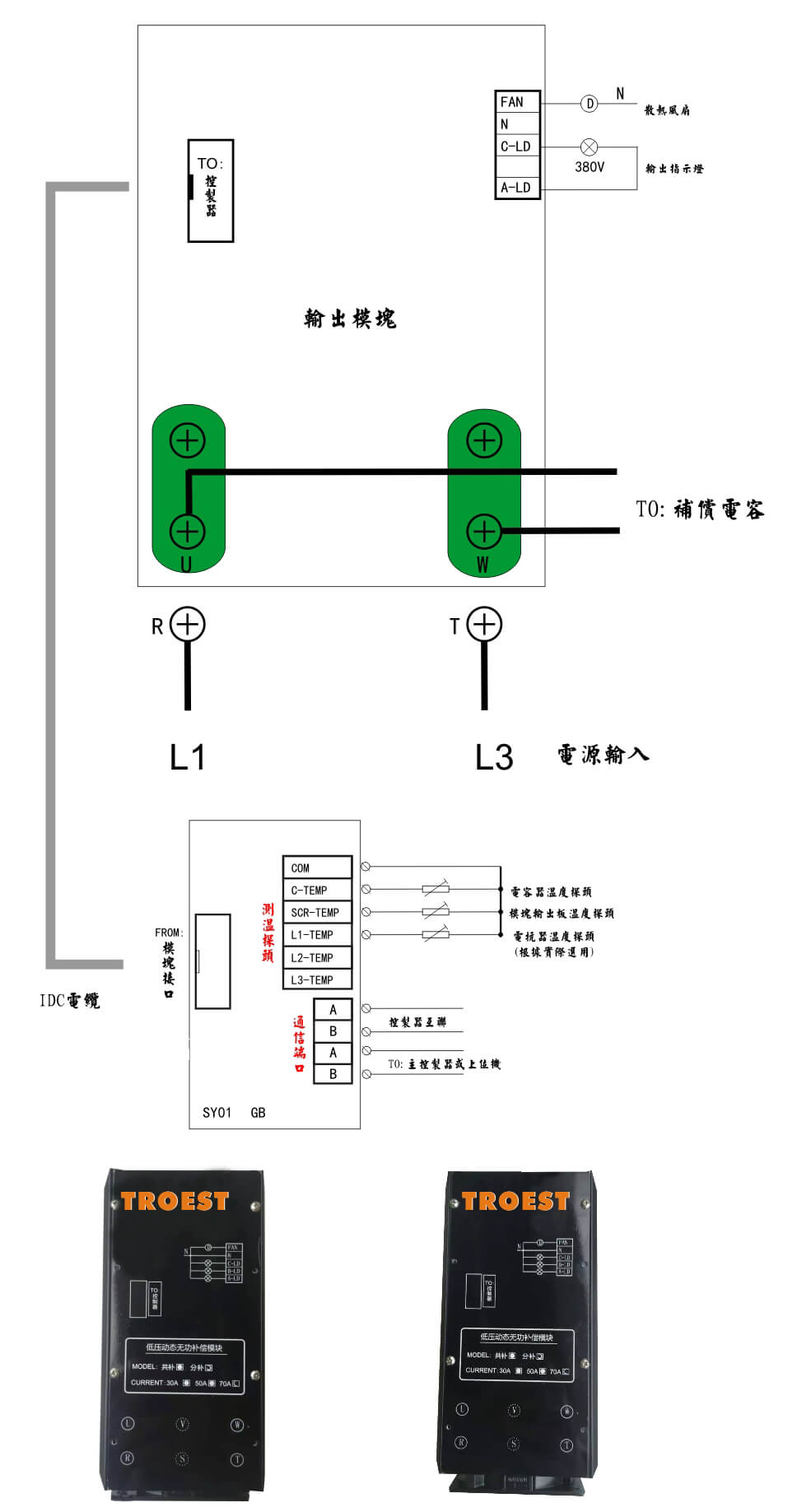

共補輸出模塊接線
